Функции и состав:

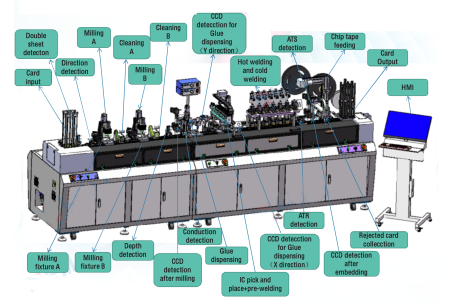

Фронтальная сторона;
Фрезеровка кавитетов в картах ID1, проверка наличия двойной карты, проверка правильности ориентации карты, фрезеровка кавитетов с контролем вскрытия антенны, очистка кавитетов, измерение глубины кавитетов, проверка контакта к антенне, анализ изображения кавитета CCD камерой, станция нанесения проводящего клея или пасты, анализ изображения кавитета с адгезивом CCD камерой, установка и фиксация модуля в кавитет, термовклеивание модулей в кавитеты, анализ изображения контактной площадки CCD камерой, проверка работоспособности модулей после имплантации (ATR и ATS тесты).

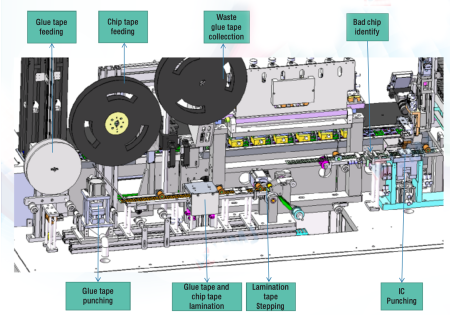

Тыльная сторона:
Нанесение адгезива на ленту с микросхемами, вырубка чип-модулей из ленты.
Размеры (L)4250mm*(W)1250mm*(H)2250mm
Мощность 12 KW AC380V 50/60Hz 30A
Давление воздуха 6KG/CM2
Управление PC
Потребление воздуха About 1200L/MIN
Точность планарной фрезеровки +/-0.05mm
Точность вырубки +/-0.05mm
Точность фрезеровки по глубине Z axis±0.02mm
Допуск по размерам фрезеровки ±0.05mm
Допуск по положению контактов при имплантации ±0.1mm
Требования в материалу ISO ID1, толщиной 0.68~0.8mm PVC, ABS, PC
Головки для вклеивания модулей под давлением:
（1）Регулировка температуры：25℃～300℃；
（2）Отличия между реальной температурой и температурой на дисплее : менее 20℃；
（3）Колебания температуры +/-5С
Производительность:
С проводящим клеем: 2500~3000cards/h
С проводящей пастой: About 2000-2800 cards/h
Карты с контактным интерфейсом: 3000-3500cards/h
Вес 2500kg
Выход годных 99.5%
Видео: https://youtu.be/cKvNvnzt9Io
https://youtu.be/c5xF5WhAA84
